Certains outils optiques requièrent l’observation d’objets à une distance de 20 à 30 centimètres (généralement la lentille est collée à l’œil).
- le champ de vision, qui est d’environ 12mm lorsque l’appareil optique est en contact direct avec l’œil, est réduit à 3 mm à une distance de 20 cm et reste exempt de distorsion (distance 10 cm = champ de vision d’environ 5 mm pour un grossissement 10x).
- Généralement, si le grossissement est important, le champ de vision sera plus petit. Ce n’est pas le cas de cet outil optique. Le grossissement 12x propose un champ de travail de 15mm lorsque la loupe est posée à l’œil (distance de 10 cm = champ de vision d’environ 6 mm, distance de 20 cm = champ de vision d’environ 5 mm).
- Un autre avantage de taille : malgré la distance entre l’œil et la lentille, il n’y a aucune projection d’ombre sur l’objet observé.
- Grâce à ce système optique, les loupes sont ergonomiques et n’abîment pas les yeux. Les lentilles sont revêtues d’un traitement antireflet. Le système optique est composé de 3 lentilles réparties dans 2 groupes (aplanétique). Ainsi, l’image est claire jusqu’aux bords (sans distorsion) et sans défauts chromatiques.
- Le système de lentilles est d’abord focalisé, en approchant l’outil de l’œil et en tournant le filetage pour trouver la bonne distance. Le contre-anneau situé sur le filetage permet de fixer la lentille. La loupe est alors maintenue en place ou écartée pour atteindre la distance optimale pour l’utilisateur.

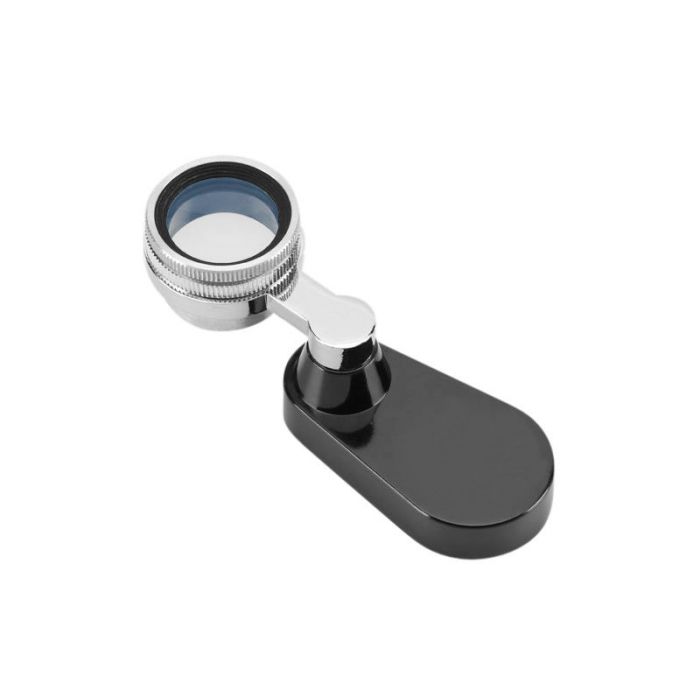

- La loupe rotative peut être utilisée lorsqu’on ne souhaite pas constamment repositionner tout le système. Il suffit alors de déplacer la lentille vers les côtés avec le doigt.
Utilisation : grâce aux outils optiques dotés de correction chromatique, les loupes Beta sont particulièrement appréciées dans l’industrie graphique, puisqu’elles permettent de voir clairement les points de trame à une distance de 20cm.
| Grossissement |
10x |
12x |
20x |
| Optique |
Achromatique, sans distorsion |
Achromatique, sans distorsion |
Achromatique, sans distorsion |
| Champ de vision |
12mm |
15mm |
15mm |
| Distance de travail 10cm |
env. 5mm |
env. 6mm |
env. 2mm |
| Distance de travail 20cm |
env. 3mm |
env. 5mm |
env. 1mm |
| Dimensions (ouverte) |
90 x 31 x 34 mm |
87 x 30 x 36 mm |
87 x 30 x 22 mm |
| Poids |
80g |
68g |
68g |
